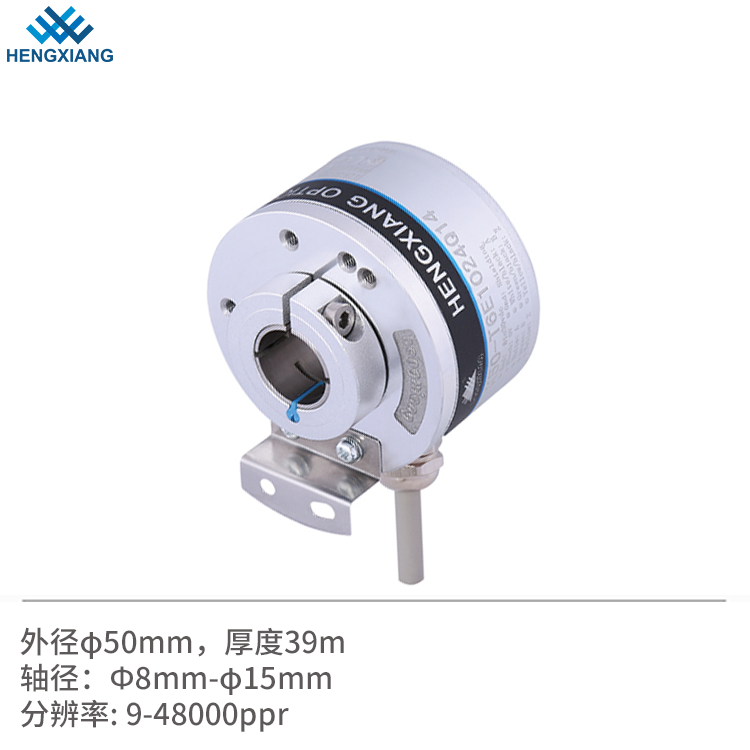

产品介绍：
外形尺寸：体积小,外径Φ50mm,厚度为30mm
轴 径：Φ14mm不贯穿(其它轴径可选
Φ8mm;Φ10mm;Φ12mm)
Φ14mm贯穿(其它轴径可选Φ8mm;Φ10mm;Φ12mm)
连接方式: 线侧出（带金属电缆固定头）
输出形式: 集电极开路、电压、互补和差分输出（长线驱动26LS31）
分 辨 率：可达40000P/R
当前位置：首页 > 产品展示 > 编码器 > 增量型-空心轴 > 孔径10-15mm
产品介绍：
外形尺寸：体积小,外径Φ50mm,厚度为30mm
轴 径：Φ14mm不贯穿(其它轴径可选
Φ8mm;Φ10mm;Φ12mm)
Φ14mm贯穿(其它轴径可选Φ8mm;Φ10mm;Φ12mm)
连接方式: 线侧出（带金属电缆固定头）
输出形式: 集电极开路、电压、互补和差分输出（长线驱动26LS31）
分 辨 率：可达40000P/R
| 项目 | 参数 | ||||||
| 外形尺寸 | 外径: 50mm 厚度: 30mm ;轴径: 8mm/10mm/12mm/14mm/15mm | ||||||
| 脉冲 | 9;20;30;50;60;100;200;240;250;256;300;360;450;500;512;600;700;800;900;1000;1024;1200;1250;1440; | ||||||
| 1500;2000;2048;2500;2880;3000;3600;4000;4096;5000;5760;6000;7200;8192;9000;10000；11520； | |||||||
| 12000;14400;16384；18000;20000;23040；32768；40000； | |||||||
| 极性反接保护 | √ | ||||||
| 短路保护 | √ | ||||||
| 输出相位 | A,B,Z,A-,B-,Z- | ||||||
| 出线方式 | 径向电缆&轴向电缆 | ||||||
| 防护等级 | IP50 & IP65 | ||||||
| 输出类型 | N -集电极开路(NPN) | V-电压输出 | F-推拉输出 | TTL | HTL | ||
| 最高响应频率 | 100KHZ | 200KHZ | 300KHZ | ||||
| 启动转矩 | 9.8x10-3 N.m(100gf.cm) 以下 | ||||||
| 惯性力矩 | 6.5x10-6kg.m2 以下 | ||||||
| 轴允许力 | 径向40N; 轴向 20N | ||||||
| 允许最高转速 | ≤4000RPM，IP65≤3000RPM | ||||||
| 环境温度 | 工作:-20 ～+90°；保存:-25 ～+95° | ||||||
| 环境湿度 | 工作和保存时 35-85%RH(不结露) | ||||||
| 振动（耐久） | 振幅 0.75mm,5-55Hz,三轴方向各2小时 | ||||||
| 冲击（耐久） | 980m/s2 11ms,各方向三次 | ||||||
| 外壳 | 压铸铝合金 | ||||||
| 线长 | 1000MM | ||||||
| 包装方式 | 纸盒 | ||||||
| 重量 | 200g | ||||||
| 证书 | CE/ ISO9001 | ||||||
